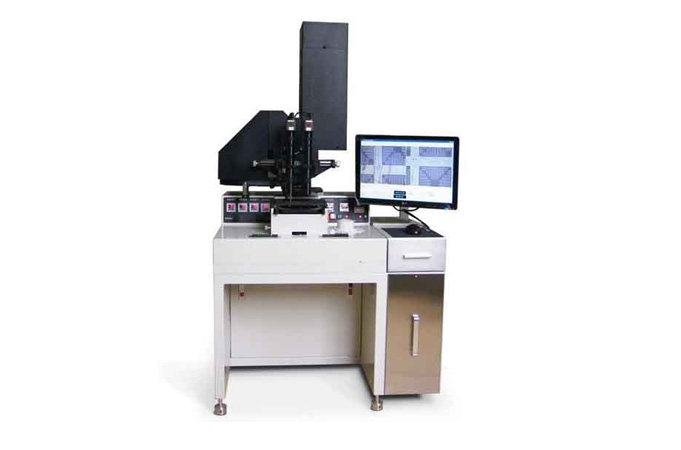

成都精密光刻机


成都精密光刻机的主要用途和主要性能指标:

1、 主要用途:

(1) 这是一台双面对准单面曝光的光刻机;

(2) 这台机器又能完成普通光刻机的任何工作;

(3) 同时又是一台检查双面对准精度的检查仪。

2、 主要性能指标:

(1) 高均匀性蝇眼曝光头。

a、 采用350W直流球形汞灯;

b、 出射光斑≤φ116mm;

c、 光强≤15mw;

d、 光的不均匀性≤±3%;

e、 光强度可通过光阑或汞灯电流调节,3~15mw任意调节;

f、 曝光时间采用0~999.9秒(日本OMRON生产)时间继电器控制。

g、 对准精度:±0.5μm

h、 套刻精度:1μm

(2) 观察系统为上下各两个无级变倍、高分辨率单筒显微镜上装四个CCD摄像头通过视屏线连接计算机到19″高清液晶显视屏上。

a、 单筒显微镜为0.7X~4.5X连续变倍显微镜;

b、 CCD摄像机靶面对角线尺寸为:1/3″,6mm;

c、 采用19″液晶监视器,其数字放大倍率为17×25.4/6=72倍;

d、 观察系统放大倍数为:0.7×72=50.4倍(最小倍数)

4.5×72=324倍(最大倍数);

e、右表板上有一视屏转换开关:向左为下二个CCD,向右为上二个CCD。

(3)计算机硬软件系统:

a、鼠标单击“开始对准”,能将监视屏上的图形记忆下来,并处理成透明的,以便对新进入的图形进行对准;

b、鼠标双击左面或右面图形,就分别全屏显示左或右面图形。

(4)非常特殊的板架装置:

a、该装置能分别装入100×100板架或125×125板架,对版进行真空吸附;

b、该装置安装在机座上,能围绕A点作翻转运动,相对于承片台而言作上下翻转运动,以便于上下版和上下片;

c、该装置来回反复翻转,回到承片台上平面的位置,重复精度为≤±1.5μ;

d、该装置具有补偿基片楔形误差之功能,保证版下平面与片上平面之良好接触,以便提高曝光质量。

(5)承片台调整装置:

a、 配备有Φ75、Φ100承片台各一个,这二种承片台有二个长方孔,下面二个CCD通过该孔能观察到版或片的下平面;

b、 承片台能作X、Y、Z、θ运动,X、Y、Z可作±5mm运动,θ运动为±5°;

c、 承片台密着环相对于版,能实现“真空密着”:

真空密着力≤-0.05Mpa为硬接触;

真空密着力≤-0.05Mpa~-0.02Mpa为软接触;

真空密着力≤-0.02Mpa为微力接触;

四川精密光刻机

还有更多关于成都精密光刻机的信息请持续关注鑫南光官网信息更新。
